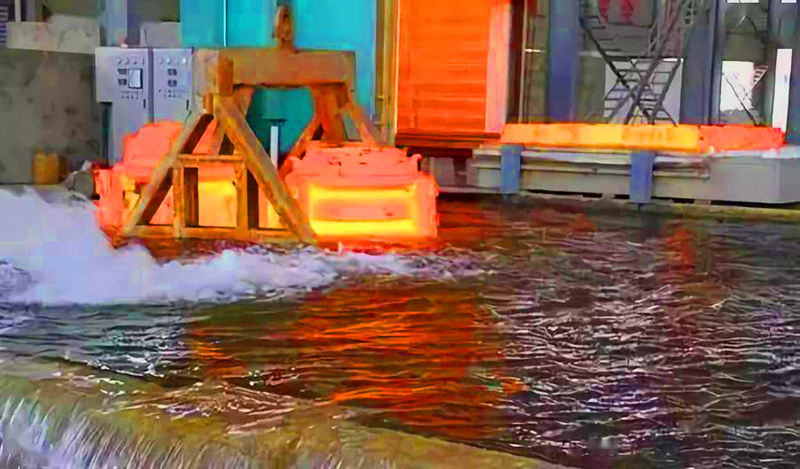

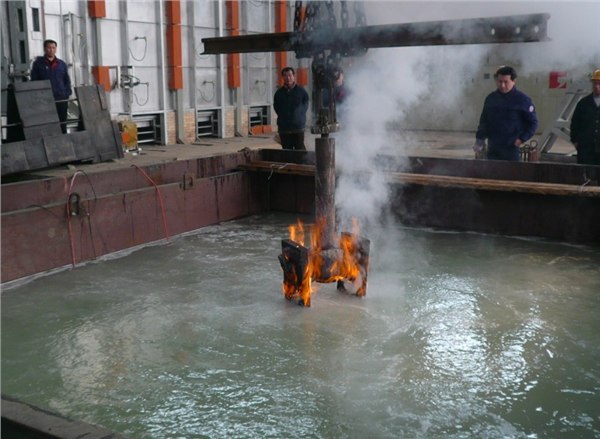

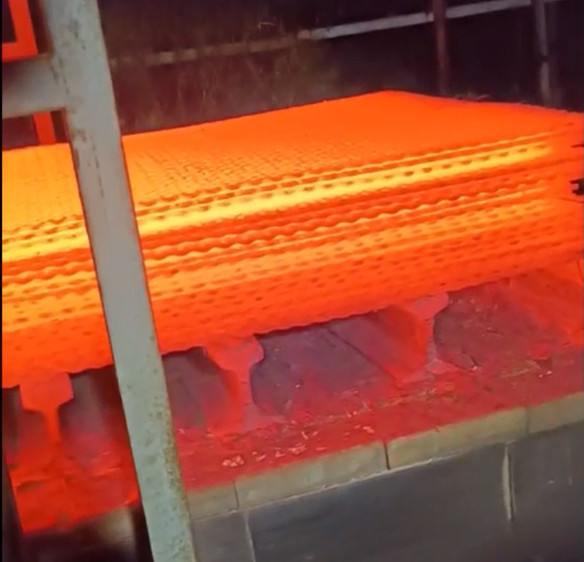

焊接篩網，成型經過900°高（gāo）溫加熱，燒透達到一（yī）定時間後，進行水（shuǐ）淬火。

水是冷（lěng）卻能力較強（qiáng）的淬火介質。來源廣、價格低、成分穩（wěn）定不易（yì）變質（zhì）。缺點是在（zài）C曲線的（de）“鼻子”區（500～600℃左右），水處（chù）於蒸汽膜階（jiē）段（duàn），冷卻不夠快，會形成“軟點”；而在（zài）馬（mǎ）氏體轉變溫度區（300～100℃），水處（chù）於沸騰階段，冷卻太快，易使馬氏體（tǐ）轉變速度過快而產生很大的內應力，致使工件變形甚至開裂。當水溫升高，水中含有較多氣體（tǐ）或水中混（hún）入不溶雜質（如油、肥皂、泥漿等），均會顯（xiǎn）著降（jiàng）低其冷卻能力。因此水適用於截麵（miàn）尺寸不大、形狀簡單（dān）的（de）碳素鋼工件（jiàn）的淬火冷卻。

 在水中加入適量的食鹽'使高溫工件浸入該冷卻介質後，在蒸汽膜階段析出（chū）鹽和堿的晶體並立即爆裂，將蒸汽（qì）膜（mó）破壞，工（gōng）件表（biǎo）麵的氧化皮也被炸碎，這樣可以提高介質在高溫區的冷卻能力。

所（suǒ）以鹽水淬火可以獲得（dé）比較高而且均勻的硬度。同時由於冷卻均勻，變形開裂的傾向比清水小。鹽水濃度一般為5％～15％。
