在礦山、建材、冶金等行業中，聚氨酯篩網作（zuò）為振動篩的核心部（bù）件，其使用壽命（mìng）直接關係到生產效率與成本控製。然而，長期的生產實踐（jiàn）表明，即便是同工作組、同批次的聚氨酯篩網，在不同單位使用時效果差異顯（xiǎn）著。例如，某客戶反饋篩網（wǎng）使用壽命達180天，累計篩分礦石90萬噸，而另一客戶僅使用130天，篩分量（liàng）68萬噸便需更（gèng）換。這種（zhǒng）差異的（de）背後，隱藏著設備（bèi）、工藝、管理等多維度的深層次原因。

一、設備性能差異：篩機設計決定基（jī）礎壽命

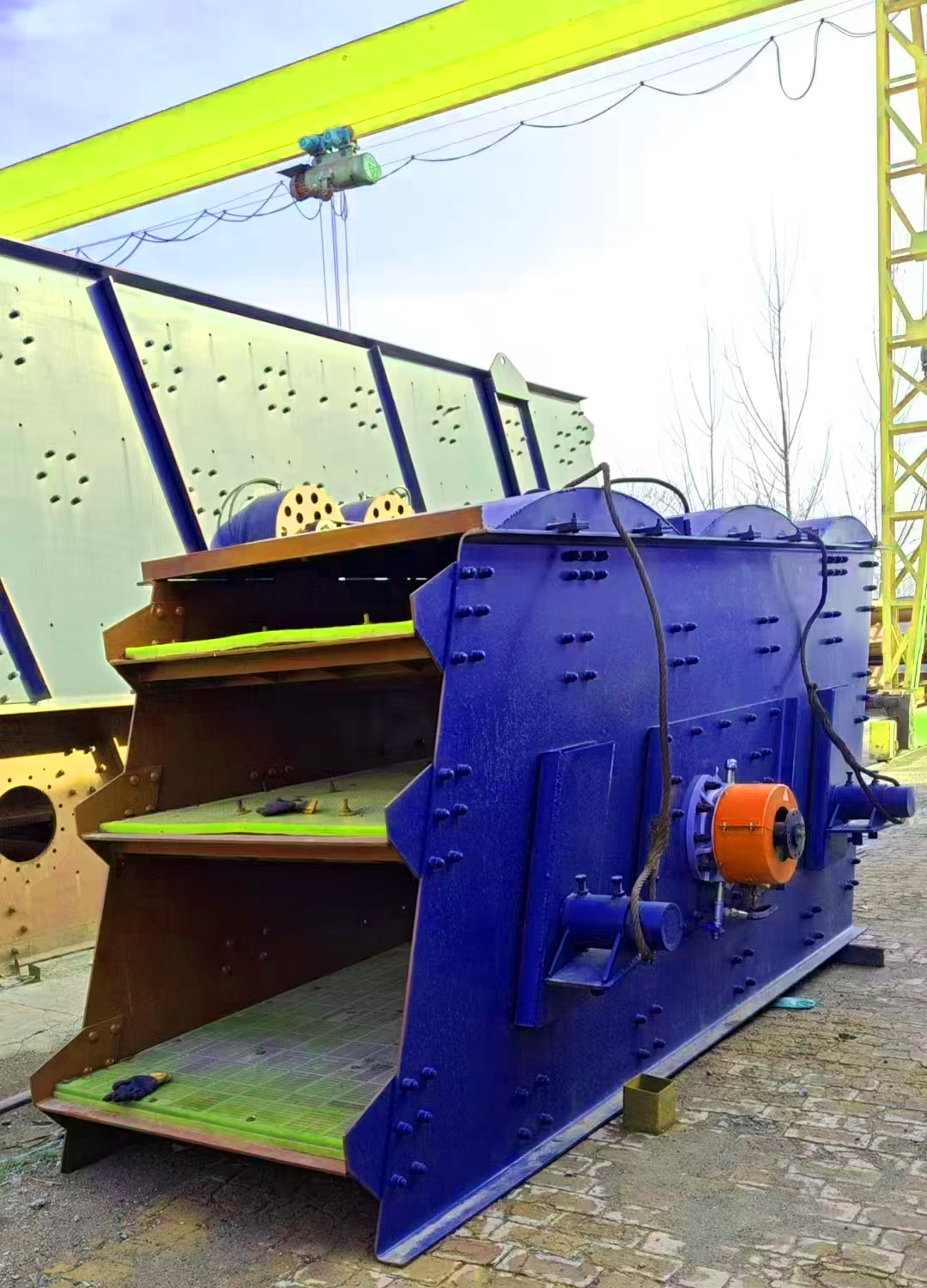

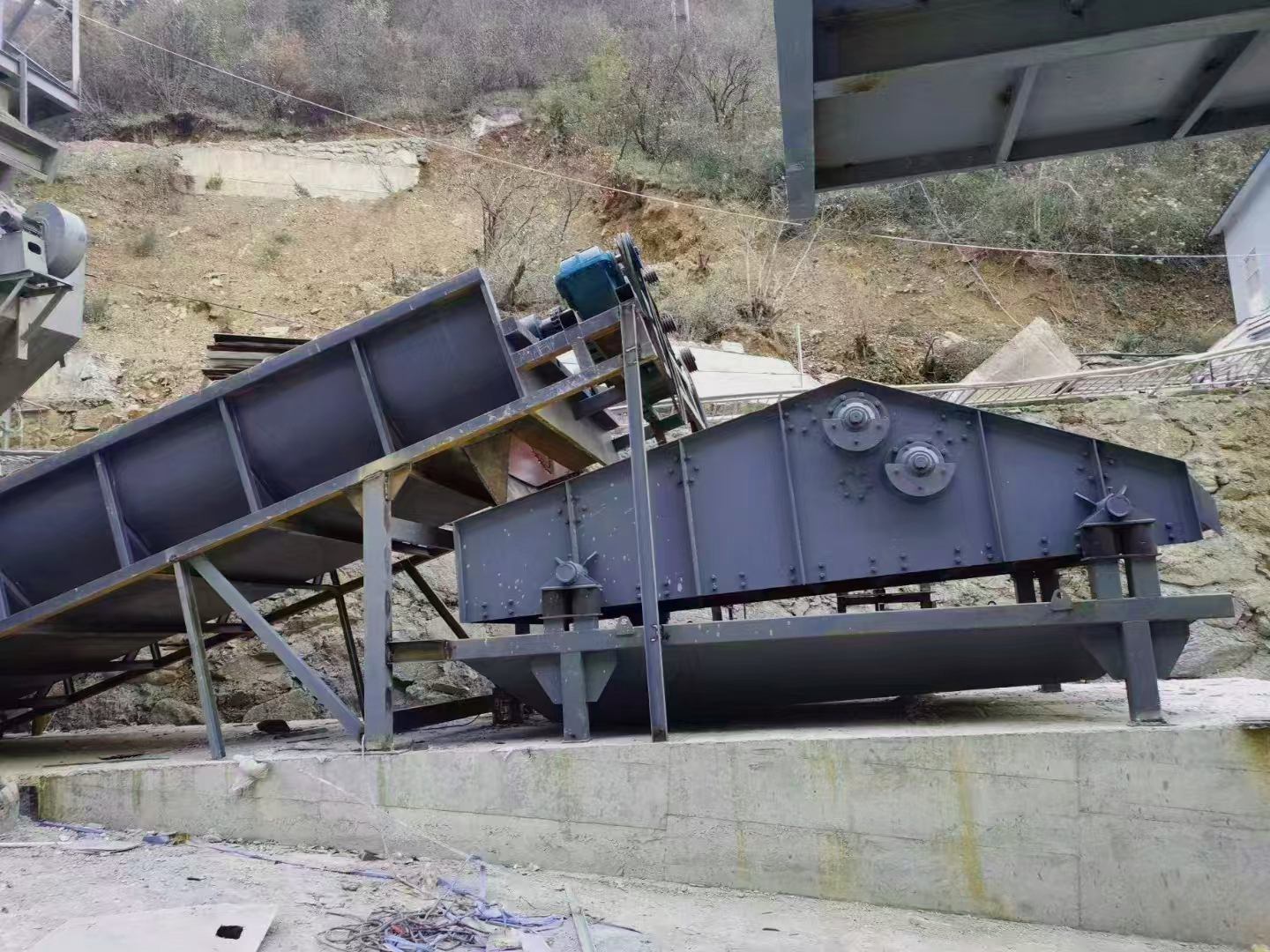

振動篩的製造水平（píng）直接影響篩網的工況（kuàng）環境。行業頭部企業生產的篩機，其結構設計更符（fú）合力（lì）學（xué）原理：篩箱采用有限元分析優化，避免應力集中；激振（zhèn）力分布均勻，減少篩網（wǎng）局部疲勞；篩麵傾角與振幅（fú）參數匹（pǐ）配物（wù）料特性，確保高效透篩。反觀部分中小廠（chǎng）商設備，因技術積（jī）累不足，篩體共振現（xiàn）象頻發，導致篩網（wǎng）螺栓鬆（sōng）動、框架變（biàn）形等問題。例如，某案例中，前者篩機篩麵利用率穩定在（zài）85%，而後者因設（shè）計缺（quē）陷，物料堆積嚴重，利用率高達130%，篩網長期超負荷運行，磨損速度成倍增加。

二、工藝（yì）參（cān）數優化：粒（lì）度控製與返料率的關鍵作用

入料粒度（dù）的科學配比是延長篩網（wǎng）壽命的核（hé）心要素。理想狀態下，1-3石占比（bǐ）32%、1-2石22%、0-5石（shí）10%的梯度分布，能使物料在篩麵均勻流動（dòng）。但部分企業因破碎機間隙調整（zhěng）不當（dāng）（如（rú）後者1-3石（shí）占比達38%），導致大顆粒物料衝擊篩網，加劇（jù）磨損。更嚴重（chóng）的是，返料率超過20%時（前者控製在10%以內），物料二次循環不僅降低效率，還會形（xíng）成"研磨效應"——每增加5%返料，篩網磨損速率上（shàng）升（shēng）約12%。某礦山實測數據顯示，將破碎機顎板間隙從150mm調整至120mm後，入料最大粒度從300mm降至250mm，篩（shāi）網壽命延長了23%。

 三、管理機製差異：預防性維護的"隱（yǐn）形護盾"

優（yōu）秀的設（shè）備管理製度能顯著延緩篩網失效。對比兩家企業，前（qián）者實行"三班（bān）倒"強製點檢：每班交接時使用扭矩扳手校驗篩網螺栓（預緊力需保持90-110N·m）；每周紅（hóng）外測溫監測篩框變形；每月用（yòng）超聲波探傷儀檢測（cè）聚氨酯層（céng）內部裂紋。這種預防（fáng）性維護可將非正常（cháng）損耗降低40%以上。而管理鬆散的企業，往往因螺栓鬆動未及時緊固，導致篩網與支撐（chēng）梁發生摩擦，邊緣撕裂風險增加3-5倍。某水泥廠引入物聯網振動（dòng）傳感器後，通過實時監測篩機運行狀態，篩（shāi）網意外損壞率下降了61%。

四、材料改進方案：從配方到結構的雙重升級

針對高磨損工況，材（cái）料學（xué）家（jiā）提出針對性（xìng）解決方案：

1. 厚度優化：將篩網厚度從常規的25mm增至30mm，耐磨層占比從（cóng）60%提升至75%，在鐵礦篩分（fèn）中（zhōng）可（kě）使壽命延長35%；

2. 配方革新（xīn）：添加納米級碳化矽耐磨劑（含（hán）量從3%提至5%），配合聚醚型TPU基材，使表麵硬度達到邵氏D75；

3. 結（jié）構創新：采用"梯級凸點"設（shè）計，篩條交匯處（chù）設置緩（huǎn）衝槽，減少物料（liào）直接衝擊。某銅礦應用新型篩網後（hòu），單日（rì）處理量增加18%，維護成本下降27%。

五、係統性整改的示範（fàn）效應

某企（qǐ）業實施綜合改造後取得顯著成效：

- 通過調整顎（è）破與圓錐破（pò）的排料口間隙，將1-3石占比從38%降至30%，返料率從22%壓縮至12%；

- 采用厚度32mm的加強型篩網，配合自（zì）動潤滑係統，使單（dān）批次使用周期突破200天；

- 建立數字化點檢平台，通（tōng）過AI算法分析振動頻譜，提前7天預（yù）測篩網失效風險。這（zhè）些措施使噸礦石篩（shāi）分成本降低（dī）0.8元，年效益增（zēng）加超百萬元。

實踐證明，聚氨酯篩網的壽命差異本質上是生產體係（xì）先進性的體現。從設備選型到工藝控製，從材料升級到管（guǎn）理細化，每個環節的優化都（dōu）能（néng）產生疊加效應。未來，隨著智能傳感技術和耐磨新材料的應用，篩網壽命（mìng）的"標準差"有望進一步縮小，為行業創造更大價值。
